Création de carrosseries
Plateaux Grues

Carrosserie plateau ridelles prédisposé au montage d’une grue arrière cabine ou en porte-à-faux arrière.
Soubassement du plateau en profils acier galvanisé mécano-assemblés, système breveté garanti 3 ans. Tabliers en acier galvanisé 30/10. Mécanismes de verrouillage intégrés. Ridelles aluminium anodisé. Faux-châssis poutre spécifique à la capacité de la grue. Prédisposé dans le détail pour une pose rapide et fiable de la grue. Concept mécano-assemblé sur brevet en acier Galfan S350GD ou mécano-soudé sur tenons mortaises. Dimensions et équipements suivant cahier des charges.

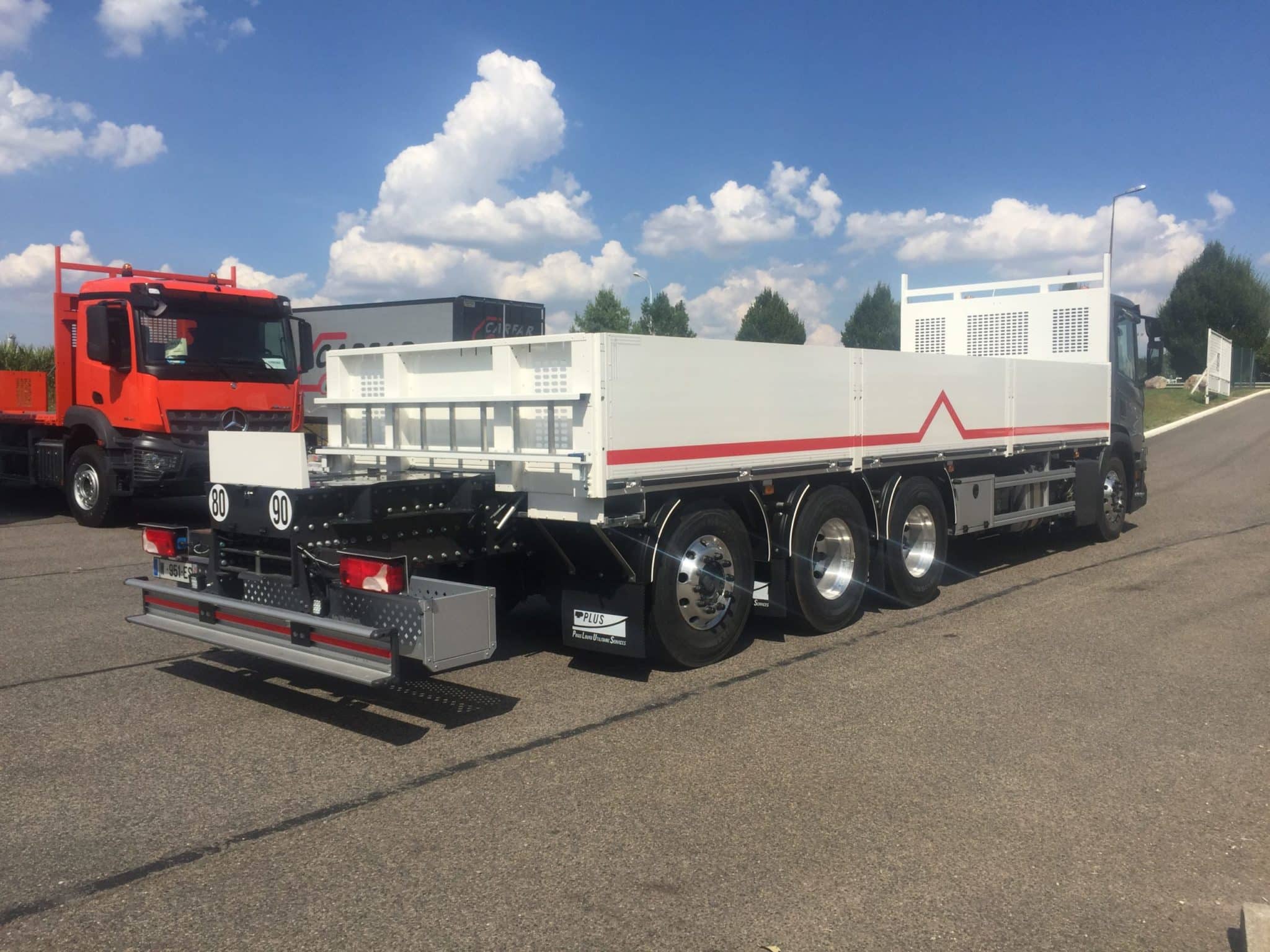

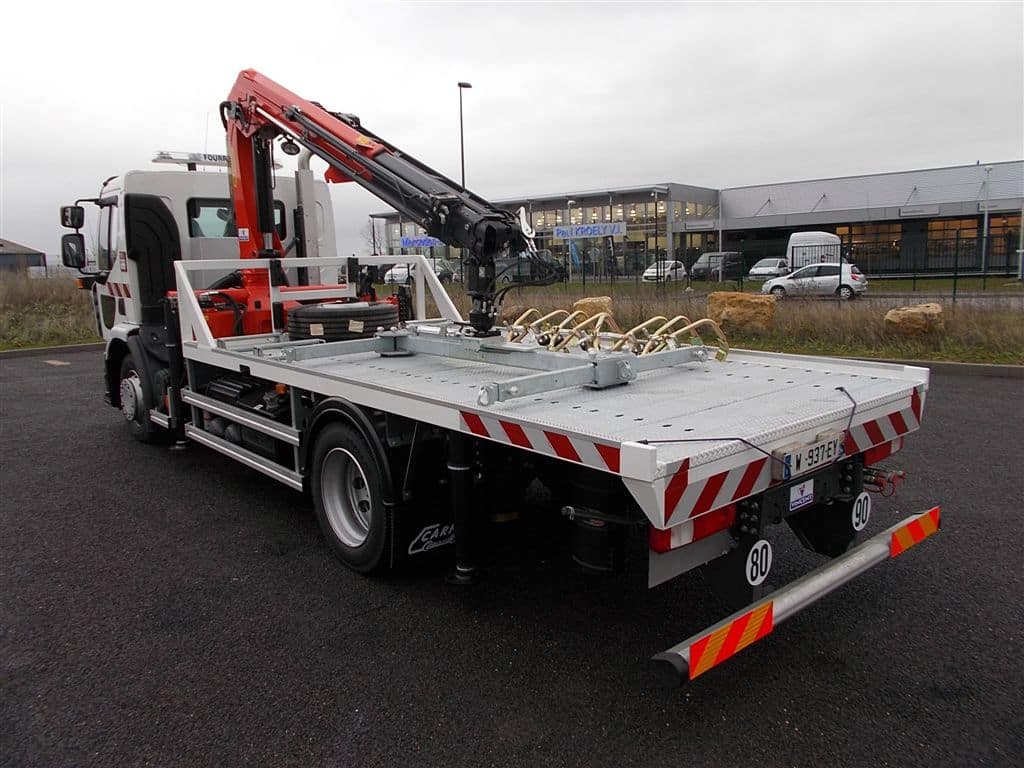

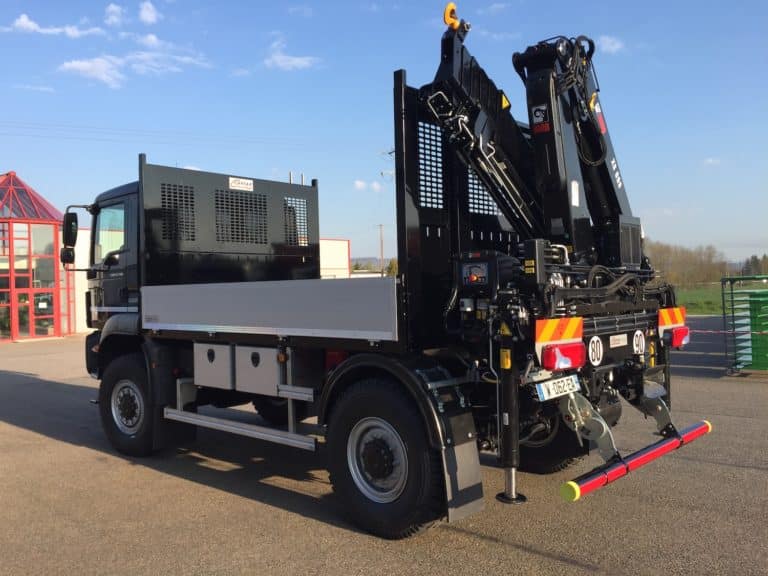

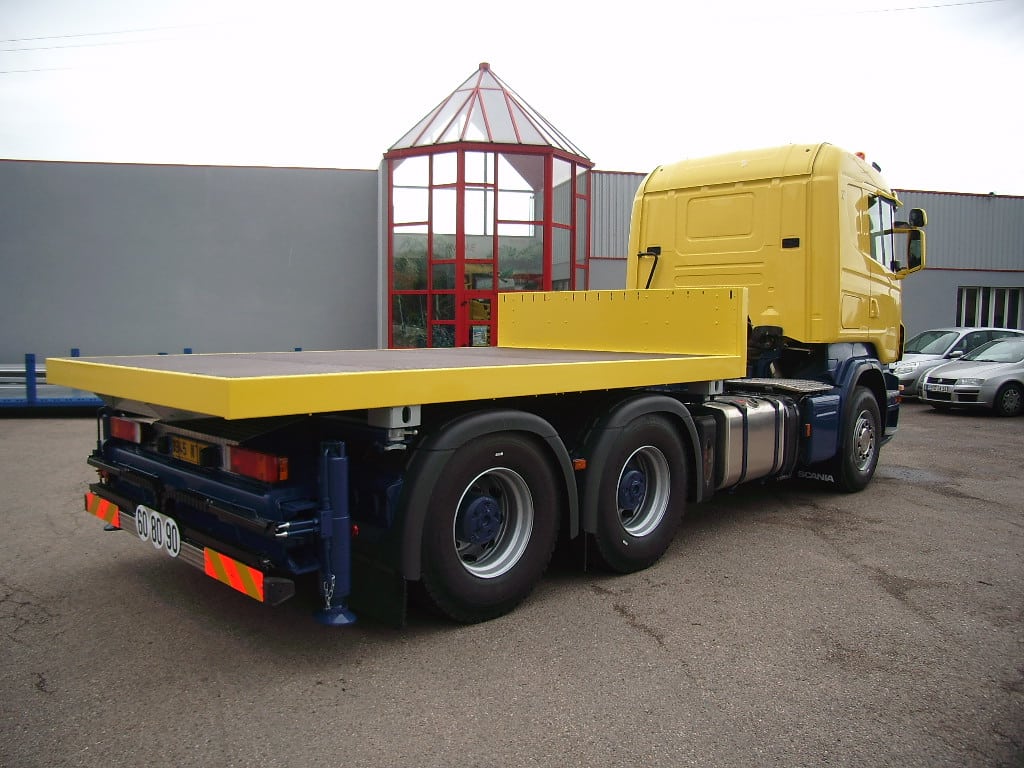

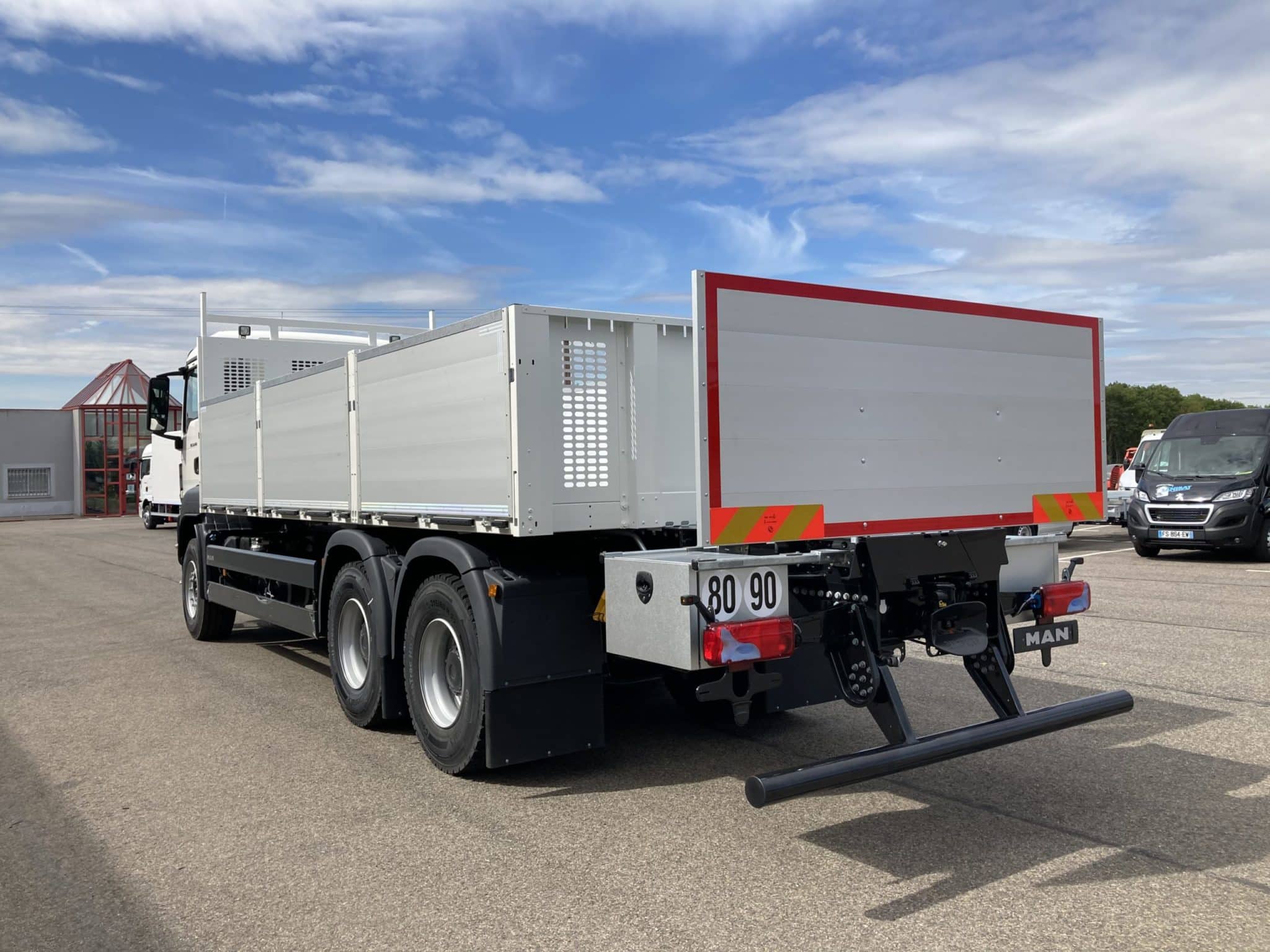

Plateau-grue

Plateau grue

Plateau-grue

Descriptif Technique

  • Faux châssis poutre en acier galvanisé GALFAN S350GD (système breveté).
  • Coffre de rangement central longitudinal dans la poutre, profondeur 2550mm, avec portillon rabattable à fermeture papillon ¼ de tour et condamnation à clé.
  •
  • Platines latérales de bridage comprenant :
  • Plaque de bridage en tôle acier HLE.
  • Fourreaux de bridage équipés de contre plaques soudées.
  • Plaques d’usure en tôle acier HLE 60/10.
  • Butées de socle encastrées/soudées dans les plaques d’usure.
  • Dégagement pour le crochet à l’arrière de de la poutre, si nécessaire.
  • Soubassement: Profils acier galvanisé mécano-assembles, système breveté garantie 3 ans
  • Liaison châssis conformes aux préconisations constructeur
  • Contreplaqué multiplis bakélisé antidérapant, épaisseur 27mm.
  • Tablier avant plein en acier galvanisé 40/10, intérieur lisse sans saillies.
  • Ajourage par poinçonnage de la partie supérieure. Pré disposée pour l’arrimage des sangles à boucles rectangulaires..
  • Fermetures encastrées pour ridelles (sans saillies).
  • Porte madrier standard.
  • Ranchers démontables par côté avec verrouillage encastré, hauteur 800mm.
  • Ridelles en aluminium anodisé par côté, planche pleine, épaisseur 25mm, hauteur 800mm.
    articulations zinguées (montage antivol).
  • Ridelle en aluminium anodisé, planche pleine, épaisseur 25mm, hauteur 800mm.
  • 3 articulations zinguées (montage antivol).
  • Feux latéraux orange d’origine constructeur.
  • Feux tricolores de gabarit arrière.
  • Balisage grande visibilité :
    • Blanc les côtés carrosserie et cabine.
    • Rouge sur l’arrière.
  • Extincteur 6 kg dans coffre polyéthylène
  • Pare cyclistes anti-encastrement.
  • Ailes polyéthylène et bavettes anti-projections aux roues arrière.
  • Mise en conformité au code de la route.
  • Procès-Verbal de Contrôle de Conformité Initial permettant l’immatriculation du véhicule.

Options

  • Un porte cône (sans cône)
  • Plancher bois dur CAPUR épaisseur 34 mm entre profils omégas acier galvanisé OU planches aluminium OU palplanches acier galvanisées.
  • Durites haute pression pour grue, stabilisateurs sous plancher.
  • Pose du réservoir hydraulique fourni.
  • Coffre de rangement central longitudinal dans la poutre, profondeur 2550mm, avec portillon rabattable à fermeture papillon ¼ de tour et condamnation à clé.
  • Rives FULL STOWING arrimage multiple au pas de 200 mm (Modèle déposé INPI N° 07 3914, conforme à la norme sur les arrimages EN 12640, réception UTAC 12/08351).
  • Butoirs d’accostage latéraux en pvc dans profil galvanisé.
  • Tablier arrière plein en acier galvanisé 40/10, face intérieur lisse sans saillies OU 2 portillons aluminium anodisé evec verrouillage par crémone sur le vantail droit.
  • Personnalisation du tablier avant à votre logo.
  • Rives latérales “full stowing” arrimage multiple au pas de 200mm (Modèle depose INPI N°07 3914) (conforme à la norme sur les arrimages EN 12640, réceptionnés à l’UTAC sous le n° 12/08351).
  • Butoirs d’accostage latéraux en pvc dans profil galvanisé.
  • Personnalisation du tablier avant à votre logo.
  • Marches escamotables sur la ridelle latérales, avec poignée montoire.
  • Coffre aluzinc® NEORALI. Charge légère ou charge lourde, sur standard catalogue ou sur mesure suivant cahier des charges. Coffre à équerre en porte-à-faux arrière.
  • Porte madrier spécifique suivant cahier des charges.
  • Marches escamotables sur ridelle, échelle, escalier, poignée montoire suivant cahier des charges.
  • Rack arrière pour chariot élévateur embarqué.
  • Rack pour lève palette à retournement.
  • Anneaux d’arrimage au plancher. Capacité à préciser.
  • Poteaux intérieurs avec poches au plancher.
  • Plaques matières dangereuses repliable en aluminium.
  • Autres options nous consulter
